Nykyaikaisten teollisuuslaitteiden jatkuvan päivityksen myötä mekaanisten komponenttien suorituskykyvaatimukset ovat korkeammat. Erityisesti tekniikan koneiden, tuulivoimantuotannon, lääketieteellisten laitteiden ja ilmailualan aloilla, läpimurtojärjestelmän ei tarvitse vain kestää erittäin korkeita kuormia, vaan myös varmistaa erittäin korkea pyörimistarkkuus. Kuinka ylläpitää tarkkaa pyörimistä suurissa kuormitusolosuhteissa on tullut alan keskeinen huolenaihe.
Korkean suorituskyvyn läpimurtokomponenttina nelipisteinen kosketuskehitysrengas on vähitellen tullut avain tämän ongelman ratkaisemiseen sen ainutlaatuisen rakennesuunnittelun ja erinomaisen suorituskyvyn vuoksi. "Tarkalla mekaanisella jakautumisella" ja "kompakti rakennesuunnittelulla" se saavuttaa erittäin korkean kiertotarkkuuden varmistaen samalla kuormituskapasiteetin, josta tulee välttämätön salainen ase huippuluokan mekaanisiin laitteisiin.
1. Mikä on Neljän pisteen kontaktirengas ?
1.1. Peruskonseptianalyysi
Kytkentälaakeri on mekaaninen laite, jota käytetään laajasti laitteissa, jotka vaativat pyörimistuen ja kuormituksen lähetyksen. Se koostuu yleensä sisärenkaasta, ulkorenkaasta ja valssauselementistä, jolla on rooli tukemassa pyörivää osaa ja välittää kuorman. Nelipisteisen kontaktin kääntörenkaan ydinominaisuus on sen ainutlaatuinen "nelipisteinen kosketus" -johtoelementtijärjestely.
Niin kutsuttu "nelipisteinen kosketus" tarkoittaa, että yksi teräspallo rivi koskettaa uraa neljään pisteeseen vastaavasti sisä- ja ulkorenkaissa. Tämän mallin avulla jokainen valssauselementti voi samanaikaisesti kantaa kahden pisteen painetta sisä- ja ulkorenkaista, yhteensä neljällä kosketuspisteellä. Tämä rakenne optimoi kuormituksen jakautumisen ja parantaa kuormituskykyä ja pyörimisvakautta.
1.2. Erot neljän pisteen kosketuksen ja perinteisten rakenteiden välillä
Perinteiset läpimurtolaakerit käyttävät enimmäkseen kolmen pisteen tai monipisteen kosketusrakenteita. Vaikka ne voivat kantaa tietyn kuorman, ne ovat rakenteeltaan monimutkaisia ja vaikea valmistaa. Lisäksi erilaisten kosketuspisteiden takia mekaaninen jakauma ei ole tasainen, mikä voi helposti aiheuttaa paikallisen stressipitoisuuden.
Sitä vastoin nelipisteinen kosketusrakenne saavuttaa kuormituksen jakautumisen optimoinnin vähentämällä kosketuspisteiden lukumäärää. Yhden teräspallo rivin suunnittelu ei vain yksinkertaista rakennetta, vaan myös vähentää komponenttien kokonaiskorkeutta helpottaen laitteiden kompaktia suunnittelua. Samanaikaisesti nelipisteinen kosketus mahdollistaa lämmityslaakerin kestävän aksiaalivoiman, säteittäisen voiman ja kaatumismomentin, ja sillä on monitoiminen kuormituskyky.
1.3. Monitoiminen suunnittelu
Neljän pisteen kontaktirengas integroi useita mekaanisia vaatimuksia. Sen suunnittelu ei kestä vain useiden tonnin aksiaalista painetta, vaan myös tehokkaasti hajottaa säteittäisiä kuormituksia ja kaatumismomentteja varmistaen, että laitteet voivat silti ylläpitää vakaata ja tehokasta toimintaa monimutkaisissa työolosuhteissa.
Tämä monitoiminen kuormitussuunnittelukonsepti tekee siitä välttämättömän pyörivän ytimen erilaisissa laajamittaisissa koneissa ja tarkkuuslaitteissa sekä sillan kytkentävoima ja liike.
2. Kuinka rakennesuunnittelu saavuttaa suuren kuormituksen?

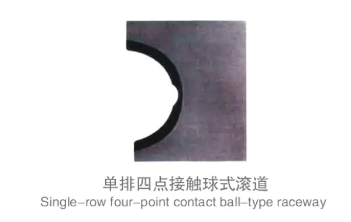

2.1. Yhden rivin teräspallojen ja urien voimamekanismi
Neljän pisteen kosketuskiekko-renkaan voimaydin on "neljän pisteen" kosketusmenetelmässä yksirivisten teräspallojen ja sisä- ja ulkorenkaan urien välillä. Jokainen teräspallo on jakautunut tasaisesti lämmityslaakerin ympärille, ja sen kosketuspisteet sisä- ja ulkorenkaiden kanssa muodostavat vakaan voimarakenteen.
Tämän voimamekanismin suurin etu on, että monimutkainen kuorma jakautuu tasaisesti jokaiselle rullauselementille välttäen liiallisen paikallisen voiman aiheuttamia väsymysvaurioita. Teräspallot muodostavat suhteellisen jäykän kuormituspolun neljän kosketuspisteen läpi, mikä parantaa tehokkaasti kuormitusrajaa.
2.2. Materiaalin valinta- ja käsittelytekniikka
Korkean kuormituskapasiteetin toteuttaminen on erottamaton lämmittävien laakerimateriaalien optimoinnista. Pääainetta käytetään yleensä erittäin lujaan seosteräksiä, ja sen kovuuden ja väsymiskestävyyden parantamiseksi tehdään erityinen lämpökäsittely. Lämmönkäsittelyprosessi varmistaa, että teräspallo- ja uran pinnan kovuusjakauma on tasainen, mikä estää varhaisen kulumisen paikallisen ylimääräisen johdosta.
Tarkkuus koneistus on myös tärkeä osa suorituskyvyn varmistamista. Uran prosessoinnin on täytettävä erittäin korkea pyöreys ja pinnan karheusstandardit varmistaakseen täydellisen istuvuuden teräspallon ja uran välillä ja vähentää mikro-liikkeen kulumista.
2.3. Optimoi voitelu- ja tiivistysrakenne
Voitelujärjestelmän suunnittelulla on suuri vaikutus neljän pisteen kontaktirenkaan elämään ja suorituskykyyn. Kohtuullinen voitelurasva voi vähentää kitkakerrointa tehokkaasti, vähentää kulumista ja lämpöä ja parantaa kiertotehokkuutta.
Samanaikaisesti tiivistysrakenteen optimointi estää pölyä, kosteutta ja muita epäpuhtauksia pääsemästä sisätiloihin, estäen voitelurasvan ja pahentuneen kulumisen heikkenemisen. Suorituskykyiset tiivisteet voivat ylläpitää ilmatiiviyttä erilaisissa ankarissa ympäristöissä ja pidentää laitteiden huoltojaksoa.
3. Kuinka saavuttaa tarkka kiertoohjaus?
3.1. Geometrinen tarkkuushallinta- ja valmistusvirheiden hallinta
Tarkan kiertoperuste on korkean standardin geometrinen tarkkuusohjaus. Nelipisteisen kosketuskehitysrenkaan valmistusprosessin aikana sisä- ja ulkorenkaiden pyöreys, kilparadan muotoa ja teräspallojen mittatoleransseja on valvottava tiukasti.
Aksiaalinen ja säteittäinen runko ovat avainparametreja, jotka vaikuttavat kiertotarkkuuteen. Tarkalla mittauksella ja säädöllä runovirhettä voidaan ohjata mikronitasolla varmistaakseen, että pyörivä osa on vakaa ja värinää.
3.2. Kitka- ja pyörimiskestävyyden optimointi
Kitka pyörimisen aikana on tärkeä tekijä, joka vaikuttaa tehokkuuteen ja tarkkuuteen. Pintakäsittelytekniikat, kuten nitridit ja ruiskutus
Voiteluaineiden valinta ja ylläpito ovat yhtä tärkeitä. Korkealaatuinen voitelurasva ei vain vähennä kulumista, vaan myös vähentää energian menetystä, varmistaen pyörimisen sileyden ja vasteen herkkyyden.
3.3. Tekniset vaatimukset asennuksen sovittamiseksi
Asennuslaatu liittyy suoraan kiertotarkkuuteen. Kokoonpanon pinnalla on oltava erittäin korkea tasaisuus ja pystysuoruus, ja pultin esikuormituksen on oltava tasainen ja täytettävä standardit muodonmuutoksen ja löysämisen estämiseksi.
Sovittavan toleranssin kohtuullinen suunnittelu varmistaa täydellisen istuvuuden neljän pisteen kosketuskiekkorenkaan ja muiden laitteiden osien välillä, välttäen aukkoja ja ravistamista käytön aikana ja varmistaa laitteiden yleinen suorituskyky.
4. Todellinen suorituskyky keskeisillä sovellusalueilla
4.1. Engineering Machinery Field
Neljän pisteen kontaktiverkkojen laakereita käytetään laajasti raskailla koneissa, kuten torninosturissa ja kaivinkoneet. Ne varmistavat silti laitteiden läpikäymisen vakauden suurissa kuormituksissa, dynaamisissa iskuissa ja monimutkaisissa työolosuhteissa.
Erityisesti nosturin läpimurtoalustalla nelipisteinen kosketusrakenne voi tehokkaasti vastustaa kaatumismomenttia ja iskukuormaa varmistaen nostooperaation turvallisuuden ja luotettavuuden.
4.2. Suuri luotettavuus suorituskyky tuulivoimajärjestelmissä
Tuulivoimalaitteiden YAW -järjestelmän on säädettävä suuntaa usein ja siinä on valtavia ja muuttuvia kuormia. Neljän pisteen kosketuskehitysrengas varmistaa tuuliturbiinin vakauden pitkäaikaisen toiminnan aikana korkealla kuormituskyvyllä ja tarkalla lämmityskyvyllä.
Lisäksi sen erinomainen tiivistymisteho ja säänkestävyys varmistavat, että laitteet voivat sopeutua monimutkaiseen ulkoilmaympäristöön, vähentää huoltotiheyttä ja vähentää käyttökustannuksia.
4.3. Tarkkuusvaatimukset lääketieteellisissä ja automaatioskenaarioissa
Nykyaikaiset lääketieteelliset laitteet, kuten CT -skannerit ja robottivarret, vaativat erittäin korkean pyörimisen tarkkuuden ja pyörivien osien stabiilisuuden. Neljän pisteen kontaktirenkaan tarkkaan kierto ja mikro-liikkeen vaste tekevät siitä ihanteellisen valinnan lääketieteellisille laitteille ja teollisuusautomaatiolle.
Laitteiden paikannus- ja kiertohallinta mikronitasolla varmistaa lääketieteellisen kuvantamisen ja automatisoidun tuotannon korkealaatuisen tuotannon.
4.4. Ilmailu- ja sotilassovellukset
Ilmailu- ja sotilasvälineet toimivat usein äärimmäisissä ympäristöissä. Neljän pisteen kosketuskiekko-rengas täyttää lämpötilankestävyyden, tärinänkestävyyden ja korkean turvakerroksen tiukat vaatimukset sen voimakkaassa rakenteellisella stabiilisuudella ja materiaalien ominaisuuksilla.
Sen tarkan kierto varmistaa, että laitteet, kuten ohjusten laukaisulaitteet ja tutka-levyt, voivat liikkua tarkasti korkeapaineympäristössä varmistaen laitteiden tehtävän suorittamisen luotettavuuden ja turvallisuuden.
5. Kuinka neljän pisteen kontaktirenkaasta tulee suorituskyvyn ydin?
Neljän pisteen kontaktirengas saavuttaa täydellisen yhdistelmän korkean kuormituksen ja tarkkaan kiertoa ainutlaatuisella rakennesuunnittelullaan, edullisilla materiaaleilla ja hienolla valmistustekniikalla. Se ei vain kestä monisuuntaisten voimien vaikutusta monimutkaisissa kuormitusolosuhteissa, vaan myös varmistaa vakaa ja sileä kierto.
Monilla huippuluokan aloilla, kuten tekniikan koneissa, tuulivoimalla, lääketieteellisellä hoidolla ja ilmailu- Vakaalla, tarkalla ja tehokkaalla suorituksellaan se ajaa mekaanisen valmistusteollisuuden korkeammalle tasolle.
Tulevaisuudessa älykkään valmistuksen ja vihreän teollisuuden jatkuvan edistymisen myötä nelipisteinen kontaktirengas jatkaa tärkeätä roolia, tuo lisää innovaatioita ja läpimurtoja mekaanisiin lämmitysjärjestelmiin ja auttaa saavuttamaan tehokkaamman ja tarkemman mekaanisen liikkeen hallinnan.
