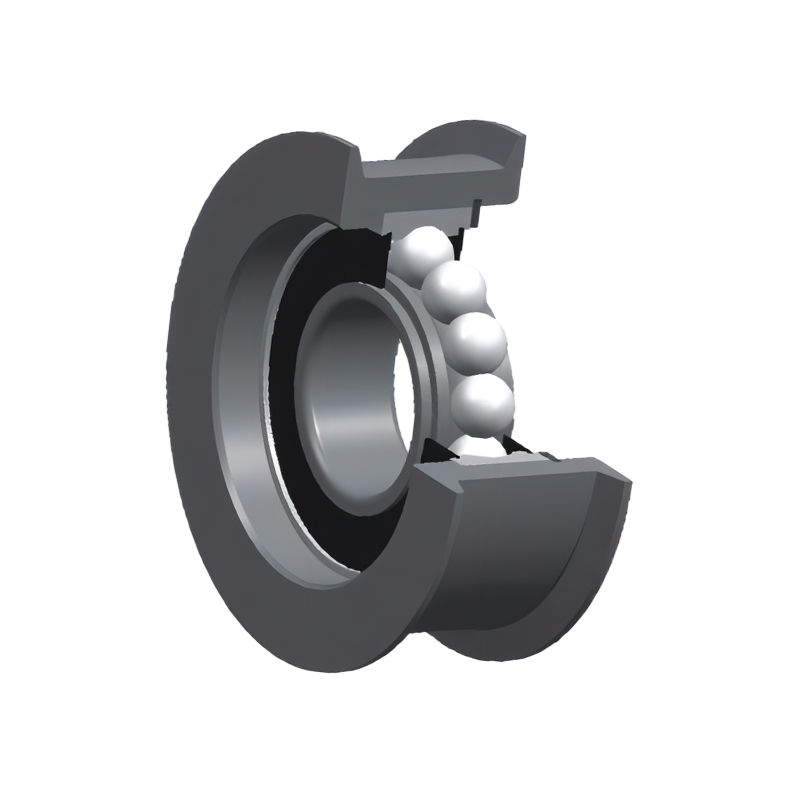

The MGxxA1-x yksirivinen pallomainen suora pylväs trukin mastorulla on avainkomponentti, jota käytetään trukki- ja mastojärjestelmissä , ja sen tekniset ohjeet tarjoavat yksityiskohtaista tietoa sen koosta, kantavuudesta ja muista tärkeistä ominaisuuksista. Alla on kuvaus näistä teknisistä tiedoista:
Mallin nimi:
"MG" mallissa MGxxA1-x edustaa tämän sarjan mallietuliitettä ja sitä käytetään tunnistamaan tämän sarjan rullatuotteita.
"xx" edustaa rullan halkaisijaa (d) millimetreinä. Esimerkiksi MG20A1-1:ssä oleva "20" tarkoittaa, että telan halkaisija on 20 mm.
"A1-x" osoittaa rullan tietyn mallin. Tämä osio voi sisältää lisätietoja vierityspyörästä, kuten erilaisia suunnittelumuunnelmia tai muita ominaisuuksia.
Mitat:
Telan koko esitetään halkaisijalla (d), ulkohalkaisijalla (D), leveydellä (C/B) ja raon koolla. Telan halkaisija viittaa suoraviivaiseen etäisyyteen telan keskustan läpi ja kosketukseen molempien päiden kanssa. Halkaisija mitataan yleensä millimetreinä (mm). Telan ulkohalkaisija on suora etäisyys telan koko ulkopinnalta. Myös ulkohalkaisija mitataan yleensä millimetreinä. Leveys viittaa telan paksuuteen tai leveyteen, ja se määräytyy yleensä sisä- ja ulkorenkaiden välisen etäisyyden mukaan. Joissakin tapauksissa leveys voi viitata myös koko vierityspyörän leveyteen. Leveys mitataan yleensä millimetreinä. Tietyssä rullamallissa välyskoko tarkoittaa sisä- ja ulkorenkaiden välisen raon kokoa, joka varmistaa vierintäkomponenttien oikean toiminnan. Tämä koko ilmoitetaan yleensä leveyserittelyssä
kantavuus:
MGxxA1-x yksirivisen pallomaisen suorapylväisen trukin mastorullan kantavuus on yksi sen tärkeimmistä teknisistä mittareista , jota käytetään määrittämään suurin aksiaalinen ja säteittäinen kuorma, jonka tela voi kestää työolosuhteissa. Nämä kuormituskyvyt ilmoitetaan yleensä dynaamisen peruskuormituksen (Cr) ja staattisen peruskuormituksen (Cor) muodossa kilonewtoneina (kN). Dynaaminen peruskuormitusarvo (Cr) viittaa säteittäiseen kuormitukseen, jonka tela voi kestää normaaleissa testiolosuhteissa. Tämä testataan yleensä jatkuvalla kierrosluvulla ja asianmukaisella voitelulla. Staattisella peruskuormalla (Cor) tarkoitetaan säteittäistä kuormitusta, jonka tela kestää paikallaan. Se testataan yleensä ilman liikettä ja staattista kuormitusta. Tietyn MGxxA1-x-telan mallin kantavuus voi vaihdella riippuen tekijöistä, kuten sen koosta, materiaaleista, suunnittelusta ja valmistusprosessista.
viitenumero:
Jokaisella telamallilla on yksilöllinen viitenumero, jota käytetään tunnistamaan ja erottamaan eri telamallit. Nämä numerot voivat sisältää mallia, teknisiä tietoja tai muita asiaankuuluvia tietoja koskevia kirjaimia ja numeroita.
Esimerkkinä MG25A1-1T:n tekniset tiedot ovat 257017/17, mikä tarkoittaa, että sen halkaisija on 25 mm, ulkohalkaisija on 70 mm, leveys 17 mm ja sisä- ja ulkorenkaiden välinen rako on myös 17 mm. Dynaaminen peruskuormitus on 17,22 kN, staattinen peruskuormitus 11,39 kN ja viitenumero 80605KT.
MGxxA1-x yksirivisten pallomaisten suorapylvästrukkien mastorullien tekniset tiedot tarjoavat käyttäjille tiedot, joita he tarvitsevat valitakseen sovellustarpeisiinsa sopivat rullat ja varmistavat, että ne voivat toimia turvallisesti ja tehokkaasti trukissa ja mastossa. järjestelmässä.
